Аналоговий індуктивний датчик M18, Sn=0…10mm, 0…10V / 4…20 mA, роз’єм М12, AK6/D2-5H Micro Detectors

Name: Аналоговий індуктивний датчик M18, Sn=0…10mm, 0...10V / 4...20 mA, роз’єм М12, AK6/D2-5H Micro Detectors
SKU: AK6/D2-5H
Price: 10874.29 UAH
Availability: BackOrder

10874,29 ₴

зПДВ

* Позначка "від" означає ціна товару розрахована відносно останнього постачання.
При замовленні уточнюйте актуальну ціну у менеджера та термін постачання.

📄 PDF на серію товару

Доступно за замовленням

Артикул: AK6/D2-5H Категорія: Індуктивні датчики

ТЕХНІЧНІ ОСОБЛИВОСТІ

Властивості виявлення

Номінальна відстань зондування	0…10 мм
Відстань дії	0…10 мм
Стандартна ціль	30х30 мм FE360
Тепловий дрейф Sr	< 10%
Точність повторення	0,3 мм (UB 20…30Vcc/Vdc Ta=23°C ±5°C)
роздільна здатність	≤2 мкм

застосування

опис	Короткий корпус M18, кріплення не врізається
Функції	Близькість

Виходи

Тип виведення	аналоговий
Вихідна функція	аналоговий
Аналоговий вихід напруги	1 x 0…10 В
Поточний аналоговий вихід	1 x 4…20 мА

Електричні дані

Робоча напруга	10…30 В постійного струму
Струм живлення без навантаження	≤ 12 мА
Струм навантаження	≤ 10 мА
	0В – 0 + 0,4В (23°C) +5,2В ± 0,4В (23°C) +10В ± 0,4В (23°C)
	500 Гц
	4мА ± 0,≤ 8мА (23°C) 20мА ± 0,≤ 8мА (23°C)
	500 Ом (UB = 15 В) / 1 кОм (UB = 30 В)
Максимальний вміст пульсації	≤ 20%
Час затримки до доступності	≤ 50 мс
Захист від короткого замикання	Так
Захист від зворотної полярності	Так
Максимальний вихідний струм	4мА ± 0,≤ 8мА (23°C) 20мА ± 0,≤ 8мА (23°C)
Захист від імпульсної перенапруги	Так
Максимальне ємнісне навантаження	500 Ом (UB = 15 В) / 1 кОм (UB = 30 В)
Вихідна напруга	0В – 0 + 0,4В (23°C) +5,2В ± 0,4В (23°C) +10В ± 0,4В (23°C)

Механічні дані

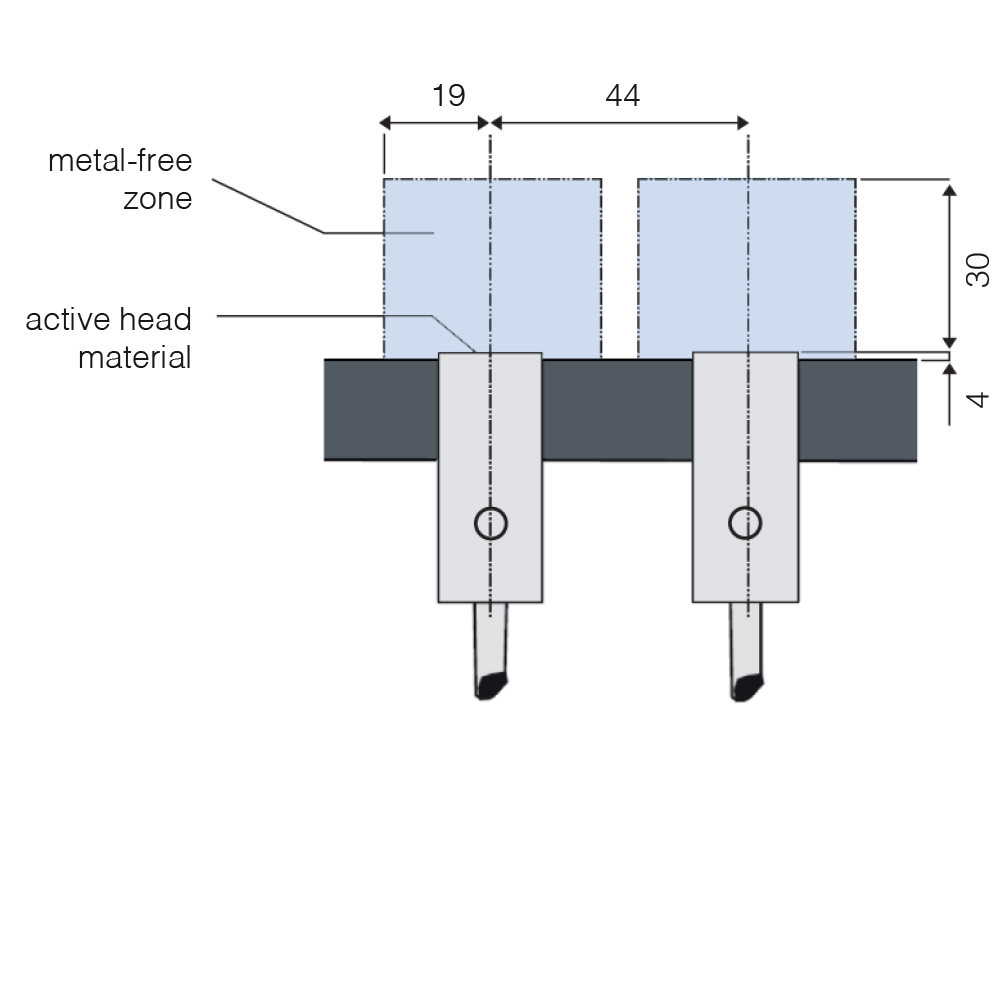

Монтаж	Частково екранований
Розміри	M18 x 1 / L = 48,5 мм
вага	55г
Матеріал корпусу – Інду	Латунь нікельована
Зв’язки	Вилка M12
Активний матеріал головки	PBT
Момент затягування	25 Нм
Робоча температура	-25°C…+70°C
матеріал	Латунь нікельована
Діаметр/Розмір	M18

Випробування/Схвалення

Дозволи	CE
ЕМС сумісність	IEC 60947-5-2
Удари та вібрації	Вібрація IEC 60068-2-6 / удар IEC 60068-2-27
Ступінь захисту	IP67

Аксесуари

Аксесуари в комплекті

2 гайки М18х1

Загальні дані

Розміри	M18 x 1 / L = 48,5 мм
Робоча температура	-25°C…+70°C
Механічний захист	IP67

Робоча відстань, мм - Інду	10
Провідність - Інду	Analog
Кількість полюсів - Інду	4
Напруга живлення - Інду	15…30 Vdc
Матеріал корпусу - Інду	Латунь нікельована
Підключення - Інду	Конектор
Розмір корпусу - Інду	M18
Роз'єм / кабель - Інду	М12
Серія	AKA
